Die Solarenergie erobert deutsche Balkone und Terrassen. Ein Mini-Solarkraftwerk ermöglicht es Mietern und Hausbesitzern, umweltfreundlich Strom zu erzeugen. Dabei senken Sie Ihre Energiekosten spürbar.
Die Kombination aus Photovoltaik-Modulen und Batteriesystem maximiert den Eigenverbrauch. Überschüssige Energie wird tagsüber gespeichert und abends genutzt. Dies reduziert die Abhängigkeit vom öffentlichen Stromnetz erheblich.
Ein korrekter Schaltplan verhindert gefährliche Fehlanschlüsse bei der Installation. Die richtige Verkabelung gewährleistet sowohl Sicherheit als auch optimale Leistung. Moderne Wechselrichter und Batteriespeicher erfordern präzise Anschlüsse.
Diese Anleitung erklärt detailliert den Aufbau einer Photovoltaik Balkonanlage mit integriertem Energiespeicher. Sie erfahren alles über aktuelle Sicherheitsbestimmungen und rechtliche Anforderungen. Zusätzlich können Sie sich über die Wirtschaftlichkeit von Balkonkraftwerken informieren, um eine fundierte Entscheidung zu treffen.
Grundlagen des Balkonkraftwerks mit Batteriespeicher
Ein Balkonkraftwerk mit Batteriespeicher kombiniert Solarenergie und Speichertechnologie für maximale Effizienz. Diese innovative Lösung ermöglicht es Haushalten, ihren eigenen Strom zu erzeugen und zu speichern. Die Technologie wird immer beliebter, da sie eine kostengünstige Alternative zu großen Dachanlagen darstellt.
Die Kombination aus Photovoltaikmodulen und Energiespeicher macht die Nutzung von Solarstrom flexibler. Moderne Systeme arbeiten vollautomatisch und benötigen nur minimale Wartung. Dadurch können auch Mieter von den Vorteilen der Solarenergie profitieren.
Was ist ein Balkonkraftwerk mit Speicher
Ein mini-solarkraftwerk mit integriertem Speicher besteht aus mehreren Hauptkomponenten. Die Solarmodule wandeln Sonnenlicht in elektrische Energie um. Ein Batteriespeicher sammelt den überschüssigen Strom für die spätere Nutzung.
Der Wechselrichter wandelt den Gleichstrom der Module in haushaltsüblichen Wechselstrom um. Ein Laderegler steuert den Ladevorgang der Batterie und schützt vor Überladung. Diese Komponenten arbeiten zusammen, um eine zuverlässige Stromversorgung zu gewährleisten.
Die typische Leistung eines Balkonkraftwerks liegt zwischen 300 und 800 Watt. Die Speicherkapazität variiert je nach Batterietype und Anwendung. Lithium-Ionen-Akkus sind dabei die häufigste Wahl aufgrund ihrer hohen Energiedichte.
- Solarmodule zur Stromerzeugung
- Batteriespeicher für überschüssige Energie
- Wechselrichter zur Stromumwandlung
- Laderegler zum Batterieschutz
- Überwachungssystem für die Leistungskontrolle
Vorteile der Kombination aus Solarmodulen und Batteriespeicher
Eine solaranlage mit akku bietet deutliche Vorteile gegenüber reinen Solaranlagen. Der wichtigste Nutzen ist die Möglichkeit, Strom auch nach Sonnenuntergang zu verwenden. Dies erhöht den Eigenverbrauchsanteil erheblich und reduziert die Stromkosten.
Die Unabhängigkeit vom Stromnetz steigt durch den integrierten Speicher. Bei Stromausfällen kann das System weiterhin Energie liefern. Dies bietet zusätzliche Sicherheit für wichtige Geräte im Haushalt.
Wirtschaftlich betrachtet amortisiert sich ein mini-solarkraftwerk mit Speicher schneller. Die eingesparten Stromkosten summieren sich über die Jahre. Gleichzeitig steigt der Wert der Immobilie durch die nachhaltige Energielösung.
- Höherer Eigenverbrauchsanteil durch Speicherung
- Stromversorgung auch bei Netzausfall
- Reduzierte Abhängigkeit vom Energieversorger
- Schnellere Amortisation der Investition
- Beitrag zum Klimaschutz durch CO2-Einsparung
Die moderne Batterietechnologie macht diese Systeme immer effizienter. Neue Lithium-Eisenphosphat-Akkus bieten längere Lebensdauer und bessere Sicherheit. Smart-Home-Integration ermöglicht die optimale Steuerung des Energieflusses.
Zusätzlich profitieren Nutzer von staatlichen Förderungen für erneuerbare Energien. Viele Gemeinden unterstützen die Installation von Balkonkraftwerken finanziell. Dies macht die Anschaffung einer solaranlage mit akku noch attraktiver.
Komponenten und Bauteile für Ihr Balkonsolar mit Speicher
Für eine effiziente Stromspeicher Balkon Solaranlage sind hochwertige Komponenten unverzichtbar. Die richtige Auswahl und Kombination der Bauteile bestimmt die Leistung und Zuverlässigkeit Ihres Systems. Jede Komponente erfüllt eine spezielle Funktion im Gesamtsystem.
Ein komplettes Balkonkraftwerk mit Speicher besteht aus vier Hauptbereichen. Diese arbeiten zusammen, um Sonnenenergie zu sammeln, zu speichern und zu nutzen. Die Qualität der einzelnen Teile beeinflusst die Gesamtleistung erheblich.
Solarmodule für Balkonanlagen
Monokristalline Solarmodule eignen sich am besten für Balkonanwendungen. Sie bieten den höchsten Wirkungsgrad bei begrenztem Platz. Typische Module für Balkone haben eine Leistung zwischen 300 und 400 Watt.
Die Abmessungen sind entscheidend für die Montage. Standard-Balkonmodule messen etwa 170 x 100 cm. Kleinere Module mit 120 x 60 cm passen auch auf schmale Balkone. Das Gewicht liegt meist zwischen 18 und 22 Kilogramm pro Modul.
„Die Wahl des richtigen Solarmoduls ist der erste Schritt zu einer erfolgreichen Balkon-Solaranlage. Qualität zahlt sich langfristig aus.“
Wichtige Kennwerte sind die Nennleistung, der Wirkungsgrad und die Garantiezeiten. Hochwertige Module bieten 20 bis 25 Jahre Leistungsgarantie. Der Temperaturkoeffizient sollte niedrig sein, da Balkone oft höheren Temperaturen ausgesetzt sind.
Solarbatteriespeicher und Akkutechnologien
Lithium-Eisenphosphat-Batterien (LiFePO4) sind die beste Wahl für Solarbatteriespeicher. Sie bieten hohe Sicherheit und lange Lebensdauer. Diese Technologie verträgt über 6000 Ladezyklen bei optimalen Bedingungen.
Die Speicherkapazität wird in Kilowattstunden (kWh) angegeben. Für Balkone sind Speicher zwischen 2 und 10 kWh üblich. Kleinere Haushalte kommen oft mit 3-5 kWh aus. Größere Familien benötigen möglicherweise 8-10 kWh Kapazität.
Moderne Solarbatteriespeicher haben integrierte Batteriemanagementsysteme (BMS). Diese schützen vor Überladung, Tiefentladung und Überhitzung. Das BMS überwacht jede Zelle einzeln und sorgt für optimale Leistung.
- Entladetiefe: 90-95% bei LiFePO4-Batterien
- Wirkungsgrad: 95-98% bei modernen Systemen
- Betriebstemperatur: -10°C bis +45°C
- Lebensdauer: 15-20 Jahre bei normaler Nutzung
Wechselrichter und Laderegler
Hybrid-Wechselrichter vereinen mehrere Funktionen in einem Gerät. Sie wandeln Gleichstrom in Wechselstrom um und steuern die Batterieladung. Diese Geräte sind kompakt und ideal für Balkonanlagen geeignet.
MPPT-Laderegler (Maximum Power Point Tracking) optimieren die Energieausbeute. Sie passen die Spannung automatisch an, um die maximale Leistung zu erreichen. Der Wirkungsgrad liegt bei hochwertigen Geräten über 98%.
Die Nennleistung des Wechselrichters sollte zur Modulleistung passen. Für 800-Watt-Module eignet sich ein 1000-Watt-Wechselrichter. Diese Überdimensionierung verhindert Leistungsverluste bei optimalen Bedingungen.
| Komponente | Wirkungsgrad | Lebensdauer | Wartung |
|---|---|---|---|
| String-Wechselrichter | 96-98% | 15-20 Jahre | Gering |
| Mikro-Wechselrichter | 95-97% | 20-25 Jahre | Minimal |
| Hybrid-Wechselrichter | 94-96% | 12-15 Jahre | Mittel |
Verkabelung und Sicherheitskomponenten
Spezielle Solarkabel (PV-Kabel) sind für Außenanwendungen konzipiert. Sie sind UV-beständig und witterungsresistent. Die Kabelquerschnitte richten sich nach der Stromstärke und Kabellänge.
MC4-Steckverbinder sorgen für sichere und wasserdichte Verbindungen. Diese Industriestandard-Stecker lassen sich ohne Werkzeug verbinden und trennen. Sie sind für Ströme bis 30 Ampere ausgelegt.
Sicherungsautomaten schützen vor Überstrom und Kurzschluss. Ein FI-Schutzschalter erkennt Fehlerstrom und schaltet das System ab. Diese Komponenten sind nach VDE-Norm 0100 vorgeschrieben.
- DC-Freischalter für die Modulseite
- AC-Sicherungsautomat für das Hausnetz
- Überspannungsschutz gegen Blitzschlag
- Erdung aller metallischen Teile
Hochwertige Komponenten gewährleisten den sicheren Betrieb Ihrer Stromspeicher Balkon Solaranlage. Die Investition in Qualität zahlt sich durch lange Lebensdauer und hohe Zuverlässigkeit aus. Alle Bauteile sollten CE-zertifiziert und nach deutschen Normen geprüft sein.
Planung und Dimensionierung der Solaranlage mit Akku
Eine durchdachte Dimensionierung bildet das Fundament für die wirtschaftliche Nutzung Ihres Balkonkraftwerks mit Batteriespeicher. Die richtige Planung entscheidet über die Effizienz und Rentabilität Ihrer Investition. Moderne Berechnungsverfahren helfen dabei, die optimale Systemgröße zu ermitteln.
Die Planung erfolgt in drei wesentlichen Schritten. Zunächst analysieren Sie Ihren Energiebedarf. Danach berechnen Sie die benötigte Speicherkapazität. Abschließend bewerten Sie die Standortbedingungen für maximale Leistung.
Energiebedarf ermitteln
Der erste Schritt zur optimalen Dimensionierung ist die genaue Analyse Ihres Stromverbrauchs. Schauen Sie sich Ihre letzten Stromrechnungen an. Notieren Sie den durchschnittlichen Jahresverbrauch in Kilowattstunden.
Teilen Sie Ihren Jahresverbrauch durch 365 Tage. Das ergibt Ihren täglichen Durchschnittsverbrauch. Ein typischer Haushalt verbraucht zwischen 8 und 15 kWh pro Tag. Berücksichtigen Sie dabei saisonale Schwankungen.
Analysieren Sie auch Ihre Verbrauchsgewohnheiten. Wann nutzen Sie am meisten Strom? Morgens, mittags oder abends? Diese Information ist wichtig für die Speicherplanung. Balkonkraftwerke produzieren hauptsächlich tagsüber Strom.
| Verbrauchsart | Täglicher Bedarf (kWh) | Optimaler Speicherbedarf (kWh) | Empfohlene Modulleistung (W) |
|---|---|---|---|
| Grundlast (Kühlschrank, Standby) | 2-3 | 1-2 | 300-400 |
| Normaler Haushalt | 8-12 | 3-5 | 600-800 |
| Hoher Verbrauch | 15-20 | 6-8 | 800-1200 |
| Elektroheizung zusätzlich | 25-35 | 8-12 | 1200-1600 |
Speicherkapazität richtig berechnen
Die Speicherkapazität hängt von Ihrem Verbrauchsverhalten ab. Überlegen Sie, wie viel Strom Sie nach Sonnenuntergang benötigen. Ein solarstromspeicher schaltplan zeigt die optimale Verbindung zwischen Produktion und Speicherung.
Für die Berechnung verwenden Sie folgende Formel: Speicherkapazität = Abendverbrauch × Autonomietage × Sicherheitsfaktor. Der Sicherheitsfaktor liegt meist bei 1,2 bis 1,5. Autonomietage sind die Tage ohne Sonnenschein, die Sie überbrücken möchten.
Berücksichtigen Sie die Entladetiefe der Batterie. Lithium-Batterien können zu 90% entladen werden. Blei-Batterien nur zu 50%. Das beeinflusst die benötigte Kapazität erheblich.
Ein Beispiel: Sie verbrauchen abends 4 kWh. Sie möchten 2 Tage überbrücken. Mit Sicherheitsfaktor 1,3 benötigen Sie: 4 × 2 × 1,3 = 10,4 kWh Speicherkapazität.
Standortanalyse für optimale Leistung
Die Standortbedingungen entscheiden über den Ertrag Ihrer Anlage. Messen Sie die verfügbare Fläche an Ihrem Balkon. Prüfen Sie die Tragfähigkeit des Geländers oder der Befestigungspunkte.
Die Ausrichtung der Module ist entscheidend. Süden ist optimal, aber auch Südost oder Südwest funktionieren gut. Osten und Westen bringen etwa 80% des Südertrags. Norden sollten Sie vermeiden.
Verschattungen reduzieren den Ertrag drastisch. Beobachten Sie Ihren Balkon über einen ganzen Tag. Notieren Sie, wann Schatten von Gebäuden, Bäumen oder anderen Hindernissen fällt. Schon kleine Verschattungen können die Leistung um 50% reduzieren.
Berücksichtigen Sie auch die lokalen Klimadaten. Deutschland hat durchschnittlich 1000 bis 1200 Sonnenstunden pro Jahr. In Süddeutschland sind es mehr, im Norden weniger. Diese Werte beeinflussen Ihre Ertragsberechnung.
Der Neigungswinkel optimiert den Ertrag zusätzlich. In Deutschland sind 30 bis 35 Grad optimal. Flachere Winkel funktionieren im Sommer besser. Steilere Winkel bringen im Winter mehr Ertrag.
Balkonkraftwerk mit Speicher Schaltplan – Technische Grundlagen
Die technischen Schaltpläne bilden das Fundament jeder erfolgreichen Balkonkraftwerk-Installation mit Batteriespeicher. Ein solarspeicher anschlussplan ist eine schematische Darstellung, vergleichbar mit einem Bauplan. Er zeigt, wie die einzelnen Komponenten miteinander verbunden sind.
Der Schaltplan unterstützt bei der Installation und Wartung, indem er den Stromfluss verdeutlicht. Moderne Balkonkraftwerke nutzen sowohl DC-gekoppelte als auch AC-gekoppelte Systeme. Jede Variante hat ihre spezifischen Vorteile und Anwendungsbereiche.
„Ein gut verständlicher Schaltplan ist die halbe Miete für eine sichere Installation. Er verhindert Fehler und spart Zeit bei der Montage.“
Grundschaltung der Photovoltaik Balkonanlage
Die Grundschaltung einer Photovoltaik Balkonanlage folgt einem einfachen Prinzip. Die Solarmodule erzeugen Gleichstrom, der über Kabel zum Wechselrichter fließt. Dort wird der Strom in haushaltsüblichen Wechselstrom umgewandelt.
Bei einem solarmodul batterie schaltplan kommen zusätzliche Komponenten hinzu. Der Laderegler steuert den Ladevorgang der Batterie. Er verhindert Überladung und sorgt für optimale Batterielaufzeit.
Die DC-Seite umfasst alle Gleichstromkomponenten. Dazu gehören Solarmodule, Batteriespeicher und Laderegler. Die AC-Seite beginnt nach dem Wechselrichter und führt zum Hausanschluss.
- Solarmodule in Reihen- oder Parallelschaltung
- Laderegler mit MPPT-Technologie
- Batteriespeicher mit Batteriemanagementsystem
- Wechselrichter für Netzeinspeisung
Solarstromspeicher Schaltplan verstehen
Ein solarstromspeicher schaltplan zeigt die komplexen Verbindungen zwischen allen Systemkomponenten. Der Energiefluss verläuft in verschiedene Richtungen. Bei Sonnenschein laden die Module sowohl die Batterie als auch das Hausnetz.
Bei wenig Sonne oder nachts übernimmt die Batterie die Stromversorgung. Das Batteriemanagementsystem überwacht dabei alle wichtigen Parameter. Es schützt die Zellen vor Schäden und optimiert die Leistung.
Moderne Systeme nutzen bidirektionale Wechselrichter. Diese können sowohl DC zu AC als auch AC zu DC wandeln. So ist eine flexible Energieverteilung möglich.
| Komponente | Funktion | Anschlussart | Schutzklasse |
|---|---|---|---|
| Solarmodul | Stromerzeugung | DC parallel/seriell | IP65 |
| Laderegler | Batterieladung | DC Ein-/Ausgang | IP20 |
| Batteriespeicher | Energiespeicherung | DC Anschluss | IP20 |
| Wechselrichter | DC/AC Wandlung | AC Ausgang | IP65 |
Sicherheitsschaltungen und Schutzeinrichtungen
Sicherheitsschaltungen sind bei einem solarspeicher anschlussplan unverzichtbar. Sie schützen vor Überspannung, Überstrom und anderen Gefahren. Jede Komponente benötigt angepasste Schutzeinrichtungen.
Der Überspannungsschutz verhindert Schäden durch Blitzschlag oder Netzstörungen. Fehlerstromschutzschalter erkennen gefährliche Ableitströme. Sie trennen das System automatisch vom Netz.
Moderne solarmodul batterie schaltplan Systeme nutzen auch Brandschutzschalter. Diese unterbrechen bei Störungen den DC-Kreis. So wird das Brandrisiko minimiert.
- Überspannungsableiter Typ 1 und 2
- Fehlerstromschutzschalter (RCD)
- Leitungsschutzschalter für jeden Stromkreis
- DC-Freischalter für Wartungsarbeiten
- Brandschutzschalter nach VDE-AR-E 2100-712
Die Erdung aller metallischen Teile ist ebenfalls wichtig. Sie leitet gefährliche Spannungen sicher ab. Ein professioneller Potentialausgleich verbindet alle leitfähigen Teile miteinander.
Sicherheitsvorschriften und rechtliche Bestimmungen
Sicherheit und Rechtssicherheit stehen beim Betrieb einer Balkon-Solaranlage mit Akku an erster Stelle. Die gesetzlichen Rahmenbedingungen haben sich 2024 durch das Solarpaket I erheblich vereinfacht. Dennoch müssen bestimmte Vorschriften und Normen eingehalten werden.
Seit April 2024 gelten neue Regelungen für Balkonkraftwerke bis 600 Watt Leistung. Die Anmeldung beim örtlichen Netzbetreiber entfällt komplett. Nur noch die Registrierung im Marktstammdatenregister der Bundesnetzagentur ist erforderlich.
VDE-Normen für Mini-Solarkraftwerke
Die VDE-Norm 0100-551-1 regelt die Installation von Mini-Energieerzeugungsanlagen. Diese Norm definiert die technischen Anforderungen für Ihre Balkon-Solaranlage mit Akku. Besonders wichtig sind die Bestimmungen zur Erdung und zum Überspannungsschutz.
Der VDE 0126-95 Standard legt fest, wie Wechselrichter bei Netzstörungen reagieren müssen. Ihr Gerät muss sich automatisch vom Netz trennen, wenn Probleme auftreten. Diese Schutzfunktion verhindert Gefährdungen für Servicepersonal.
Zusätzlich gelten die TAB-Richtlinien Ihres Netzbetreibers. Diese technischen Anschlussbedingungen können regional unterschiedlich sein. Informieren Sie sich vor der Installation über die örtlichen Bestimmungen.
Anmeldung beim Netzbetreiber
Die Anmeldepflicht beim Netzbetreiber ist seit April 2024 für Balkonkraftwerke bis 600 Watt entfallen. Ihre Balkon-Solaranlage mit Akku muss nur noch im Marktstammdatenregister registriert werden. Diese Vereinfachung spart Zeit und Bürokratie.
Die Registrierung erfolgt online über das Portal der Bundesnetzagentur. Sie benötigen dafür technische Daten Ihrer Anlage wie Modulleistung und Wechselrichtertyp. Der Vorgang dauert meist nur wenige Minuten.
Bei Anlagen über 600 Watt gelten weiterhin die bisherigen Anmeldeverfahren. Dann ist sowohl die Registrierung als auch die Anmeldung beim Netzbetreiber erforderlich.
Versicherungsschutz und Haftung
Ihre Wohngebäudeversicherung deckt meist auch Schäden durch Balkonkraftwerke ab. Informieren Sie dennoch Ihren Versicherer über die Installation. Manche Anbieter verlangen eine Meldung oder bieten spezielle Tarife an.
Als Mieter benötigen Sie die Zustimmung Ihres Vermieters für die Installation. Diese Erlaubnis sollten Sie schriftlich einholen. Ohne Genehmigung riskieren Sie Schadensersatzforderungen bei Problemen.
| Aspekt | Eigentümer | Mieter | Besonderheiten |
|---|---|---|---|
| Genehmigung | Nicht erforderlich | Vermieter-Zustimmung nötig | Schriftliche Form empfohlen |
| Versicherung | Wohngebäudeversicherung | Haftpflichtversicherung | Meldung an Versicherer ratsam |
| Haftung | Vollumfänglich | Bei ordnungsgemäßer Installation | Fachgerechte Montage wichtig |
| Anmeldung | Marktstammdatenregister | Marktstammdatenregister | Seit April 2024 vereinfacht |
Die Produkthaftung liegt beim Hersteller der Komponenten. Achten Sie auf CE-Kennzeichnungen und Konformitätserklärungen. Diese Dokumente belegen die Einhaltung europäischer Sicherheitsstandards.
Bei unsachgemäßer Installation oder Verwendung nicht zugelassener Komponenten können Versicherungsschutz und Gewährleistung erlöschen. Verwenden Sie daher nur zertifizierte Bauteile und befolgen Sie die Installationsanweisungen genau.

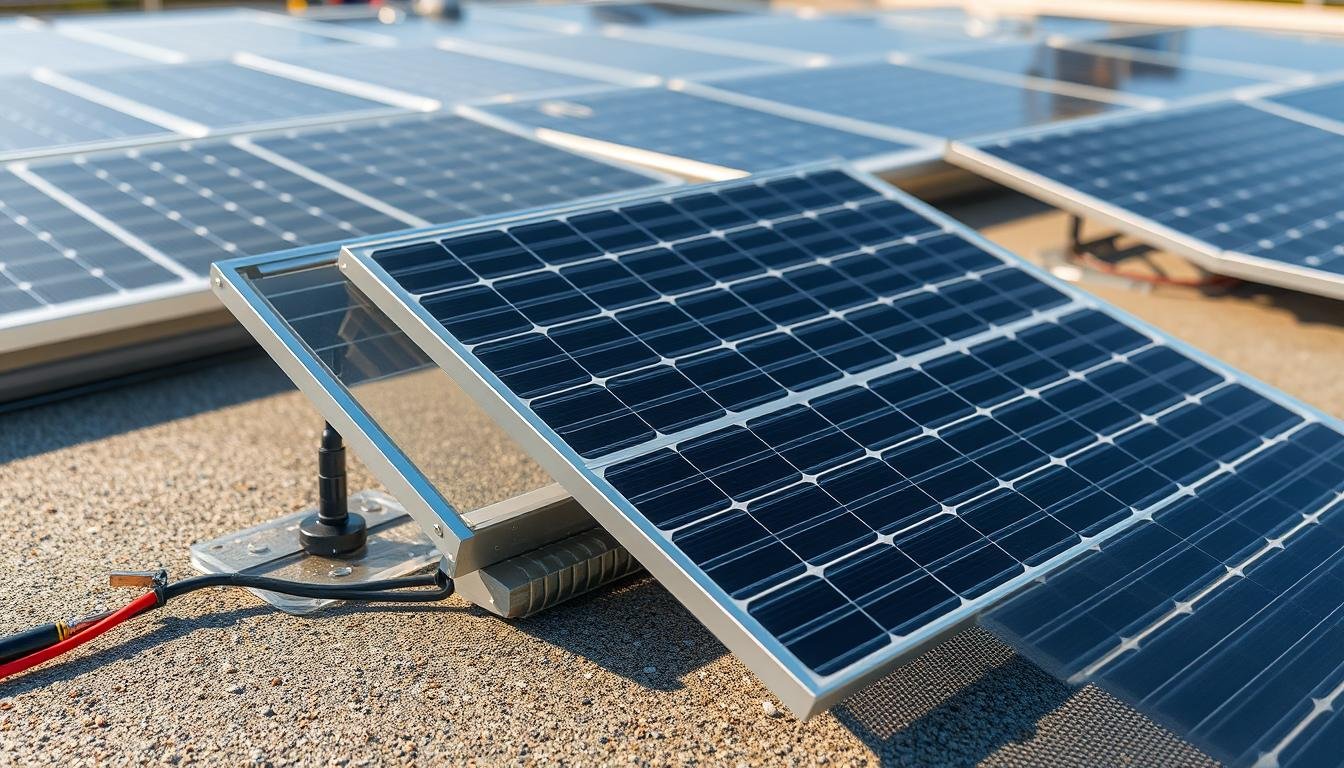

Schritt-für-Schritt Montage der Solarmodule
Die fachgerechte Montage der Solarmodule bildet das Herzstück einer erfolgreichen Balkonkraftwerk-Installation. Eine systematische Herangehensweise gewährleistet nicht nur die optimale Energieausbeute, sondern auch die langfristige Sicherheit Ihrer Anlage. Dabei spielen verschiedene Faktoren wie Standortvorbereitung, Befestigungstechnik und Ausrichtung eine entscheidende Rolle.
Besondere Aufmerksamkeit verdienen die geltenden Sicherheitsbestimmungen. Gemäß DIN 18008 für Glas im Bauwesen dürfen Glasmodule in Höhen von mehr als 4 Metern nicht an Balkonen und Fassaden angebracht werden. Diese Regelung schützt vor Gefahren durch herabfallende Glasteile.
Vorbereitung des Montageplatzes
Eine sorgfältige Vorbereitung bildet die Grundlage für eine erfolgreiche Solarmodule-Installation. Zunächst prüfen Sie die Tragfähigkeit Ihres Balkongeländers oder der vorgesehenen Montagefläche. Die meisten Standardgeländer können problemlos zwei bis drei Module tragen.
Stellen Sie folgende Werkzeuge und Materialien bereit:
- Akkuschrauber mit verschiedenen Bits
- Wasserwaage und Zollstock
- Inbusschlüssel-Set
- Wetterfeste Schrauben und Dübel
- Kabelbinder für die Kabelführung
Reinigen Sie den Montagebereich gründlich von Schmutz und Ablagerungen. Überprüfen Sie die Oberfläche auf Risse oder Beschädigungen, die die Stabilität beeinträchtigen könnten.
Befestigung der Module am Balkongeländer
Die sichere Befestigung erfordert eine wetterfeste und stabile Halterung. Befolgen Sie dabei stets die Anweisungen der Bedienungsanleitung Ihres spezifischen Montagesystems. Verschiedene Geländertypen erfordern unterschiedliche Befestigungslösungen.
Für Standardgeländer mit horizontalen Streben eignen sich Klemmhalterungen besonders gut. Diese werden ohne Bohrlöcher befestigt und schonen die Bausubstanz. Achten Sie auf gleichmäßige Kraftverteilung über alle Befestigungspunkte.
Bei der Montage gehen Sie folgendermaßen vor:
- Halterungen an den vorgesehenen Positionen anbringen
- Solarmodule vorsichtig in die Halterungen einsetzen
- Alle Verschraubungen gleichmäßig anziehen
- Stabilität durch leichtes Rütteln testen
Vermeiden Sie übermäßiges Anziehen der Schrauben, da dies zu Materialschäden führen kann. Die Befestigung sollte fest, aber nicht verspannt sein.
Ausrichtung und Neigungswinkel optimieren
Die optimale Ausrichtung Ihrer Solarmodule maximiert den Energieertrag erheblich. In Deutschland erzielen Sie die beste Leistung bei südlicher Ausrichtung mit einem Neigungswinkel zwischen 30 und 35 Grad. Abweichungen von bis zu 45 Grad nach Südost oder Südwest reduzieren den Ertrag nur geringfügig.
Für Balkonanlagen ohne ideale Südausrichtung können Sie durch steile Neigungswinkel von 60 bis 70 Grad dennoch gute Erträge erzielen. Dies ist besonders bei Ost- oder Westausrichtung vorteilhaft.
Beachten Sie bei der Ausrichtung folgende Punkte:
- Vermeiden Sie Verschattungen durch Nachbargebäude
- Berücksichtigen Sie den Sonnenstand zu verschiedenen Jahreszeiten
- Nutzen Sie eine Kompass-App für die exakte Ausrichtung
- Dokumentieren Sie die gewählte Position für spätere Anpassungen
Eine präzise Ausrichtung kann den Jahresertrag um bis zu 20 Prozent steigern. Investieren Sie daher ausreichend Zeit in diese wichtige Optimierung Ihres Balkonkraftwerks.
Installation des Solarbatteriespeichers
Ein ordnungsgemäß installierter Solarbatteriespeicher bildet das Herzstück einer effizienten Balkonkraftwerk-Anlage. Die fachgerechte Installation erfordert besondere Aufmerksamkeit bei der Standortwahl und mechanischen Befestigung. Moderne Batteriespeicher bieten verschiedene Montagemöglichkeiten für unterschiedliche Einsatzbereiche.
Bei der Installation müssen sowohl technische als auch sicherheitstechnische Aspekte berücksichtigt werden. Eine stabile WLAN-Verbindung am Installationsort ermöglicht die spätere Überwachung und Fernwartung des Systems.
Standortwahl für den Stromspeicher
Der optimale Standort für Ihren Batteriespeicher muss mehrere wichtige Kriterien erfüllen. Wählen Sie einen trockenen Bereich mit konstanten Temperaturen zwischen 10°C und 25°C für maximale Lebensdauer.
Vermeiden Sie Standorte mit direkter Sonneneinstrahlung oder starken Temperaturschwankungen. Keller, Hauswirtschaftsräume oder geschützte Balkonnischen eignen sich besonders gut für die Aufstellung.
- Schutz vor Feuchtigkeit und Witterungseinflüssen
- Ausreichende Belüftung zur Wärmeabfuhr
- Stabile WLAN-Verbindung für Monitoring
- Leichter Zugang für Wartungsarbeiten
- Mindestabstand zu brennbaren Materialien
Mechanische Befestigung und Belüftung
Die mechanische Befestigung des Stromspeichers erfolgt entsprechend den Herstellervorgaben. Wandmontierte Systeme benötigen eine tragfähige Wand und geeignete Befestigungsmaterialien.
Bodenstehende Batteriespeicher erfordern eine ebene, stabile Aufstellfläche. Achten Sie auf ausreichende Belüftungsabstände von mindestens 30 cm zu allen Seiten.
Die Belüftung spielt eine entscheidende Rolle für die Betriebssicherheit. Lithium-Ionen-Batterien erzeugen während des Ladevorgangs Wärme, die effektiv abgeführt werden muss.
Anschluss der Batterieeinheit
Der elektrische Anschluss des Solarbatteriespeichers erfolgt über spezielle DC-Kabel zum Laderegler. Verwenden Sie ausschließlich die mitgelieferten oder vom Hersteller empfohlenen Kabel.
Beachten Sie die korrekte Polarität beim Anschluss der Batteriekabel. Falsche Verkabelung kann zu irreparablen Schäden am Speichersystem führen.
Moderne Stromspeicher verfügen über integrierte Batteriemanagementsysteme (BMS). Diese überwachen kontinuierlich Spannung, Strom und Temperatur für optimale Betriebssicherheit.
Stellen Sie nach dem Anschluss sicher, dass alle Verbindungen fest sitzen und keine Kabel beschädigt sind. Ein Funktionstest vor der endgültigen Installation vermeidet spätere Probleme.
Verkabelung nach Solarspeicher Anschlussplan
Mit der systematischen Verkabelung nach Plan verwandeln Sie Ihre montierten Komponenten in ein funktionsfähiges Energiesystem. Die korrekte elektrische Verbindung aller Bauteile entscheidet über die Sicherheit und Effizienz Ihrer gesamten Anlage. Folgen Sie dabei stets dem Anschlussplan des Herstellers und achten Sie auf präzise Ausführung jedes Arbeitsschritts.
Die Verkabelung erfolgt in drei wesentlichen Bereichen: der DC-seitigen Verbindung der Solarmodule, dem Anschluss des Ladereglers und der AC-seitigen Anbindung an das Hausnetz. Jeder Bereich erfordert spezielle Aufmerksamkeit und die Verwendung geeigneter Komponenten.
DC-Verkabelung der Solarmodule
Auf der Rückseite Ihrer Solarmodule befinden sich zwei Kabel mit MC4-Steckverbindungen. Diese Steckverbindungen sind verpolungssicher konstruiert und gewährleisten eine sichere Verbindung. Dennoch müssen Sie penibel auf die korrekte Polung achten.
Verbinden Sie die Plus- und Minuspole der Kabel exakt mit den entsprechenden Anschlüssen. Die MC4-Steckverbindungen rasten hörbar ein und bieten einen wasserdichten Schutz. Ziehen Sie die Verbindungen fest an, um Kontaktprobleme zu vermeiden.
Bei der Reihenschaltung mehrerer Module verbinden Sie das Pluskabel des ersten Moduls mit dem Minuskabel des zweiten Moduls. Die verbleibenden freien Kabelenden führen Sie zum Laderegler weiter.
Anschluss des Ladereglers
Der Laderegler bildet die zentrale Steuereinheit zwischen Solarmodulen und Batteriespeicher. Schließen Sie zunächst die Batterie an den entsprechenden Anschlüssen an. Erst danach verbinden Sie die Solarkabel mit den PV-Eingängen des Ladereglers.
Diese Reihenfolge verhindert Schäden am Laderegler durch Überspannung. Verwenden Sie ausschließlich die vom Hersteller empfohlenen Kabelquerschnitte. Die Anschlüsse müssen fest und korrosionsfrei sein.
Moderne Laderegler verfügen über ein Display zur Anzeige der aktuellen Werte. Überprüfen Sie nach dem Anschluss die angezeigten Spannungs- und Stromwerte auf Plausibilität.
AC-seitige Verkabelung zum Hausnetz
Die AC-seitige Verkabelung verbindet den Wechselrichter mit Ihrem Hausstromnetz. Verwenden Sie hierfür einen geprüften Schuko-Stecker oder eine fest installierte Verbindung. Die Verbindung muss den gültigen VDE-Normen entsprechen.
Achten Sie auf die korrekte Zuordnung der Leiter: Phase (L), Neutralleiter (N) und Schutzleiter (PE). Eine falsche Verdrahtung kann zu Sicherheitsrisiken führen. Lassen Sie im Zweifel einen Elektriker die Verbindung prüfen.
Sicherheitsschalter und Überspannungsschutz
Installieren Sie einen DC-Freischalter zwischen Solarmodulen und Wechselrichter. Dieser ermöglicht die sichere Trennung der DC-Seite bei Wartungsarbeiten. Der Schalter muss für die maximale Spannung und den Strom Ihrer Anlage ausgelegt sein.
Ein Überspannungsschutz schützt Ihre Anlage vor Schäden durch Blitzeinschläge oder Netzstörungen. Installieren Sie sowohl DC- als auch AC-seitige Überspannungsableiter. Diese kleinen Investitionen können teure Reparaturen verhindern.
Zusätzlich empfiehlt sich ein Fehlerstromschutzschalter (RCD) im AC-Bereich. Dieser trennt die Anlage bei Isolationsfehlern automatisch vom Netz und erhöht die Personensicherheit erheblich.
Inbetriebnahme und Funktionsprüfung
Die erfolgreiche Inbetriebnahme Ihres Balkonkraftwerks mit Batteriespeicher erfordert eine systematische Vorgehensweise und gründliche Funktionsprüfung. Nach Abschluss aller Montage- und Verkabelungsarbeiten steht der entscheidende Moment bevor. Ihre Solaranlage wird zum ersten Mal aktiviert und auf ihre ordnungsgemäße Funktion getestet.
Eine sorgfältige Inbetriebnahme gewährleistet nicht nur die optimale Leistung Ihrer Anlage. Sie schützt auch vor Schäden und stellt sicher, dass alle Sicherheitseinrichtungen korrekt funktionieren. Die folgenden Schritte führen Sie systematisch durch den gesamten Prozess.
Erste Inbetriebnahme der Balkon-Solaranlage mit Akku
Beginnen Sie mit einer gründlichen Sichtkontrolle aller installierten Komponenten. Überprüfen Sie alle Kabelverbindungen auf festen Sitz und korrekte Polarität. Achten Sie besonders auf die Verbindungen zwischen Solarmodulen und Laderegler sowie zwischen Batteriespeicher und Wechselrichter.
Stellen Sie sicher, dass alle Schutzeinrichtungen ordnungsgemäß installiert sind. Kontrollieren Sie die Sicherungen und Trennschalter auf ihre korrekte Position. Der Hauptschalter sollte zunächst in der „AUS“-Position stehen, bevor Sie mit der Aktivierung beginnen.
Schalten Sie zuerst den DC-Bereich ein, indem Sie die Sicherungen der Solarmodule aktivieren. Danach aktivieren Sie den Batteriespeicher über dessen Hauptschalter. Beobachten Sie dabei die Anzeigen am Laderegler und am Batteriespeicher.
Sobald die Solarmodule verbunden sind, zeigt eine grüne Status-LED am Wechselrichter an, dass alles korrekt funktioniert. Ab diesem Moment erzeugst du deinen eigenen Solarstrom. Die LED-Anzeigen geben wichtige Informationen über den Betriebszustand der einzelnen Komponenten.
Eine ordnungsgemäße Inbetriebnahme ist der Grundstein für jahrelangen zuverlässigen Betrieb Ihrer Solaranlage. Nehmen Sie sich die nötige Zeit für alle Prüfschritte.
Funktionstest aller Komponenten
Nach der erfolgreichen Aktivierung führen Sie systematische Funktionstests durch. Beginnen Sie mit der Messung der Leerlaufspannung der Solarmodule bei Sonnenschein. Diese sollte den Herstellerangaben entsprechen und zwischen 20-25 Volt pro Modul liegen.
Testen Sie die Ladefunktion des Batteriespeichers, indem Sie die Ladespannung und den Ladestrom messen. Ein ordnungsgemäß funktionierender Laderegler zeigt konstante Werte an und regelt die Ladung entsprechend dem Batteriezustand.
Prüfen Sie den Wechselrichter durch Messung der AC-Ausgangsspannung. Diese muss exakt 230 Volt betragen und eine stabile Frequenz von 50 Hz aufweisen. Schwankungen außerhalb der Toleranz deuten auf Defekte hin.
| Komponente | Prüfparameter | Sollwert | Toleranz |
|---|---|---|---|
| Solarmodul | Leerlaufspannung | 22V pro Modul | ±10% |
| Batteriespeicher | Ladespannung | 13,8V (12V System) | ±5% |
| Wechselrichter | AC-Ausgangsspannung | 230V | ±2% |
| Laderegler | Ladestrom | Nach Herstellerangabe | ±10% |
Testen Sie alle Sicherheitseinrichtungen durch gezieltes Auslösen. Trennen Sie testweise einzelne Verbindungen und prüfen Sie, ob die entsprechenden Schutzschaltungen ansprechen. Dies gewährleistet die Sicherheit im Störungsfall.
Monitoring und Leistungsüberwachung
Moderne Balkon-Solaranlagen bieten umfangreiche Monitoring-Möglichkeiten über Smartphone-Apps oder Webportale. Installieren Sie die entsprechende Software und verbinden Sie diese mit Ihrer Anlage. Die meisten Systeme funktionieren über WLAN oder Bluetooth-Verbindung.
Konfigurieren Sie die Überwachungsparameter entsprechend Ihren Bedürfnissen. Stellen Sie Grenzwerte für Spannung, Strom und Temperatur ein. Das System sendet automatisch Warnmeldungen bei Abweichungen oder Störungen.
Dokumentieren Sie die Erstinbetriebnahme mit allen gemessenen Werten und Einstellungen. Diese Daten dienen als Referenz für zukünftige Wartungsarbeiten und sind für Garantieansprüche wichtig. Fotografieren Sie alle Anzeigen und Messwerte.
Überwachen Sie in den ersten Wochen täglich die Leistungsdaten Ihrer Anlage. Achten Sie auf gleichmäßige Energieerzeugung und -speicherung. Unregelmäßigkeiten können auf Installationsfehler oder defekte Komponenten hinweisen.
Nutzen Sie die Monitoring-Daten zur Optimierung Ihres Energieverbrauchs. Verlagern Sie energieintensive Geräte in Zeiten hoher Solarproduktion. So maximieren Sie den Eigenverbrauch und reduzieren die Netzeinspeisung.
Erstellen Sie regelmäßige Leistungsberichte und vergleichen Sie diese mit den Herstellerangaben. Abweichungen von mehr als 10% sollten näher untersucht werden. Eine kontinuierliche Überwachung hilft dabei, Probleme frühzeitig zu erkennen und die Anlagenleistung zu optimieren.
Wartung und Troubleshooting
Ein gut gewartetes Balkonkraftwerk mit Batteriespeicher kann über Jahrzehnte hinweg optimale Leistung erbringen. Die richtige Pflege und rechtzeitige Fehlerbehebung sind der Schlüssel für maximale Effizienz und Langlebigkeit Ihrer Solaranlage. Systematische Wartungsmaßnahmen verhindern kostspielige Reparaturen und sichern den stabilen Betrieb.
Moderne Solarsysteme mit Speicher sind weitgehend wartungsarm, benötigen aber dennoch regelmäßige Aufmerksamkeit. Präventive Maßnahmen sind deutlich kostengünstiger als Reparaturen nach Ausfällen. Ein strukturierter Wartungsplan hilft dabei, alle wichtigen Komponenten im Blick zu behalten.
Regelmäßige Wartungsarbeiten
Die Wartung Ihres Balkonkraftwerks gliedert sich in tägliche, monatliche und jährliche Aufgaben. Tägliche Sichtkontrollen dauern nur wenige Minuten und können größere Probleme verhindern. Achten Sie dabei auf sichtbare Beschädigungen an Modulen, Kabeln und Befestigungen.
Monatliche Reinigungsarbeiten sind besonders wichtig für die Solarmodule. Staub, Pollen und Vogelkot reduzieren die Leistung erheblich. Verwenden Sie warmes Wasser und ein weiches Tuch für die schonende Reinigung.
Die Überprüfung aller Schraubverbindungen sollte vierteljährlich erfolgen. Witterungseinflüsse können Befestigungen lockern und die Sicherheit gefährden. Kontrollieren Sie auch die Dichtigkeit aller Steckverbindungen.
Jährliche Fachkontrollen durch einen Elektriker sind empfehlenswert. Dabei werden Isolationswerte gemessen und die Schutzeinrichtungen geprüft. Dokumentieren Sie alle Wartungsarbeiten für Garantie- und Versicherungszwecke.
Häufige Probleme und Lösungsansätze
Leistungsabfall ist das häufigste Problem bei Balkonkraftwerken mit Speicher. Verschmutzung der Module ist oft die Ursache und lässt sich durch regelmäßige Reinigung beheben. Teilweise Verschattung durch Pflanzen oder neue Hindernisse reduziert ebenfalls die Effizienz.
Kabeldefekte entstehen meist durch mechanische Belastung oder UV-Strahlung. Risse in der Isolierung sind besonders gefährlich und müssen sofort repariert werden. Lockere Steckverbindungen verursachen Kontaktprobleme und Leistungsverluste.
Wechselrichter-Störungen zeigen sich durch Fehlermeldungen oder kompletten Ausfall. Oft hilft ein Neustart des Systems durch kurzzeitiges Trennen der Stromzufuhr. Bei wiederkehrenden Problemen ist eine Fachberatung erforderlich.
| Problem | Mögliche Ursache | Lösungsansatz | Dringlichkeit |
|---|---|---|---|
| Leistungsabfall um 20% | Verschmutzung der Module | Gründliche Reinigung mit warmem Wasser | Niedrig |
| Wechselrichter zeigt Fehler | Überhitzung oder Defekt | Neustart, bei Wiederholung Fachmann | Mittel |
| Speicher lädt nicht | Kabeldefekt oder BMS-Problem | Verkabelung prüfen, Hersteller kontaktieren | Hoch |
| Sicherung löst aus | Kurzschluss oder Überlast | Sofort Fachmann beauftragen | Sehr hoch |
Batteriewartung und Lebensdauer
Lithium-Ionen-Batterien in modernen Speichersystemen sind wartungsarm, aber nicht wartungsfrei. Die optimale Betriebstemperatur liegt zwischen 15 und 25 Grad Celsius. Extreme Temperaturen verkürzen die Lebensdauer erheblich.
Tiefentladung ist der größte Feind von Batteriespeichern. Moderne Systeme verfügen über Schutzschaltungen, die kritische Entladezustände verhindern. Dennoch sollten Sie regelmäßig den Ladezustand überwachen.
Die Kalibrierung des Batteriemanagementsystems sollte alle sechs Monate erfolgen. Dabei wird der Akku vollständig geladen und anschließend kontrolliert entladen. Dieser Prozess optimiert die Kapazitätsanzeige und verlängert die Lebensdauer.
Balancing-Prozesse gleichen Spannungsunterschiede zwischen den Zellen aus. Qualitätsspeicher führen dies automatisch durch, minderwertige Systeme benötigen manuelle Unterstützung. Achten Sie auf entsprechende Anzeigen im Monitoring-System.
Die Lebensdauer von Batteriespeichern hängt stark von der Nutzung ab. Häufige Vollzyklen belasten den Akku mehr als moderate Teilzyklen. Eine durchschnittliche Lebensdauer von 10-15 Jahren ist bei sachgemäßem Betrieb realistisch.
Recycling und Entsorgung alter Batterien erfolgt über spezialisierte Unternehmen. Informieren Sie sich rechtzeitig über Rücknahmeprogramme der Hersteller. Viele Anbieter gewähren Rabatte beim Kauf neuer Speicher gegen Altbatterien.
Fazit
Ein Balkonkraftwerk mit Speicher bietet Ihnen die perfekte Möglichkeit, aktiv an der Energiewende teilzunehmen. Die Installation einer Solaranlage mit Akku auf dem eigenen Balkon ist heute einfacher denn je.
Die rechtlichen Rahmenbedingungen haben sich 2024 stark vereinfacht. Dadurch können Sie Ihr Balkonkraftwerk mit Speicher ohne große bürokratische Hürden in Betrieb nehmen. Die Eigenstromerzeugung senkt nicht nur Ihre Stromkosten, sondern macht Sie unabhängiger von steigenden Energiepreisen.
Mit der richtigen Planung und den passenden Komponenten können auch handwerkliche Laien erfolgreich ihre Balkon-Solaranlage installieren. Der Solarspeicher maximiert dabei die Nutzung Ihres selbst erzeugten Stroms.
Die Investition in Solartechnik zahlt sich langfristig aus. Moderne Stromspeicher und effiziente Solarmodule bieten eine hohe Lebensdauer und stabile Erträge. Starten Sie noch heute Ihren Weg in eine nachhaltige Energiezukunft mit Ihrem eigenen Balkonkraftwerk mit Speicher.
